籃式過濾器 |
(1)藍式法蘭連接直通平底過濾器（PFL I-F型）（PN≤5.0MPa DN15~300)
(2)藍式法蘭連接重疊型直通平底過濾器（PFLM I-F型）（PN≤5.0MPa DN15~300)

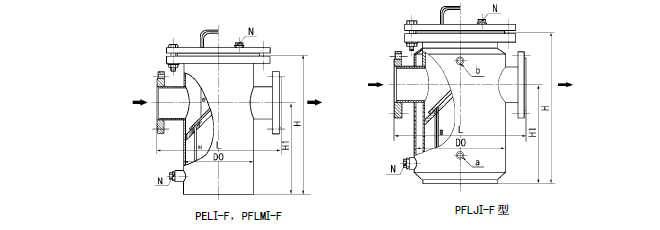

PFL I-F、PFLM I-F型
|
DN |
L |
H |
H1 |
D0 |
N |
|
15 |
180 |
260 |
160 |
Φ76 |
Rc3/4 |
|
20 |
180 |
260 |
160 |
Φ76 |
|
25 |
180 |
260 |
160 |
Φ76 |
|
32 |
200 |
270 |
160 |
Φ76 |
|
40 |
260 |
300 |
170 |
Φ108 |
|
50 |
260 |
300 |
170 |
Φ108 |
|
65 |
330 |
360 |
210 |
Φ133 |
|
DN |
L |
H |
H1 |
D0 |
N |
|
80 |
340 |
400 |
250 |
Φ159 |
Rc3/4 |
|
100 |
400 |
470 |
300 |
Φ219 |
|
125 |
480 |
550 |
360 |
Φ273 |
|
150 |
500 |
630 |
420 |
Φ273 |
|
200 |
560 |
780 |
530 |
Φ325 |
|
250 |
660 |
930 |
640 |
Φ426 |
M20×1.5 |
|
300 |
750 |
1200 |
840 |
Φ478 | (3) 籃式帶夾套法蘭連接直通平底式過濾器（PFLM I-F型）（PN≤5.0MPa DN15~200)
PFLJI-F型
|
DN |
L |
H |
H1 |
蒸汽壓力 |
夾套 |
N |
|
D0 |
進口a |
進口b |
|
15 |
215 |
350 |
180 |
≤0.6MPa |
Φ108 |
G3/4 |
G3/4 |
Rc3/4 |
|
20 |
215 |
350 |
180 |
Φ108 |
|
25 |
215 |
350 |
180 |
Φ108 |
|
32 |
235 |
360 |
180 |
Φ108 |
|
40 |
300 |
430 |
210 |
Φ159 |
|
50 |
300 |
430 |
210 |
Φ159 |
|
65 |
450 |
490 |
250 |
Φ159 |
|
80 |
460 |
530 |
290 |
Φ273 |
DN2O |
DN20 |
|
100 |
500 |
600 |
345 |
Φ325 |
|
125 |
580 |
700 |
410 |
Φ377 |
DN25 |
DN25 |
|
150 |
600 |
780 |
470 |
Φ377 |
|
200 |
660 |
930 |
580 |
Φ426 |  (4)籃式法蘭連接至通風頭式過濾器（PFL II—F型）（PN<5.0MPa DN200~500）
(5)籃式法蘭連接至通風頭式過濾器（PFL II—F型）（PN<5.0MPa DN200~500）

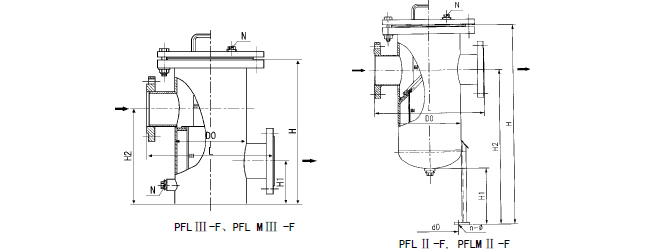

PFL II-F,PFLMII-F型
|
DN |
L |
H |
H2 |
H1 |
D0 |
D0 |
N-0 |
N |
|
200 |
560 |
1090 |
840 |
300 |
Φ325 |
Φ290 |
3-Φ20 |
RC3/4 |
|
250 |
660 |
1250 |
940 |
300 |
Φ426 |
Φ350 |
3-Φ20 |
|
300 |
750 |
1500 |
1160 |
300 |
Φ478 |
Φ400 |
3-Φ20 |
RC1 |
|
350 |
800 |
1680 |
1310 |
300 |
Φ500 |
Φ420 |
3-Φ20 |
|
400 |
840 |
1850 |
1450 |
300 |
Φ550 |
Φ450 |
3-Φ20 |
|
450 |
960 |
2050 |
1610 |
300 |
Φ600 |
Φ520 |
3-Φ24 |
|
500 |
1060 |
2210 |
1740 |
300 |
Φ700 |
Φ620 |
3-Φ24 | （6）籃式法蘭連接高低接管平底過濾器（PFL II—F型）（PN<5.0MPa DN200~300）
（7）籃式法蘭連接重疊高低接管平底過濾器（PFL II—F型）（PN<5.0MPa DN200~300）
PFL III-F,PFLMIII-F型
|
DN |
L |
H |
H1 |
H2 |
DO |
N |
DN |
L |
H |
H1 |
H2 |
DO |
N |
|
25 |
180 |
280 |
110 |
180 |
Φ76 |
RC3/4 |
100 |
400 |
550 |
200 |
390 |
Φ219 |
RC3/4 |
|
32 |
200 |
285 |
110 |
180 |
Φ76 |
125 |
480 |
630 |
260 |
450 |
Φ273 |
|
40 |
260 |
340 |
120 |
220 |
Φ108 |
150 |
500 |
720 |
310 |
530 |
Φ273 |
|
50 |
260 |
340 |
120 |
220 |
Φ108 |
200 |
560 |
900 |
390 |
670 |
Φ325 |
|
65 |
332 |
400 |
160 |
270 |
Φ133 |
250 |
660 |
1070 |
480 |
800 |
Φ426 |
M20X1.5 |
|
80 |
340 |
460 |
180 |
320 |
Φ159 |
300 |
750 |
1360 |
640 |
1040 |
Φ478 |
|
|
